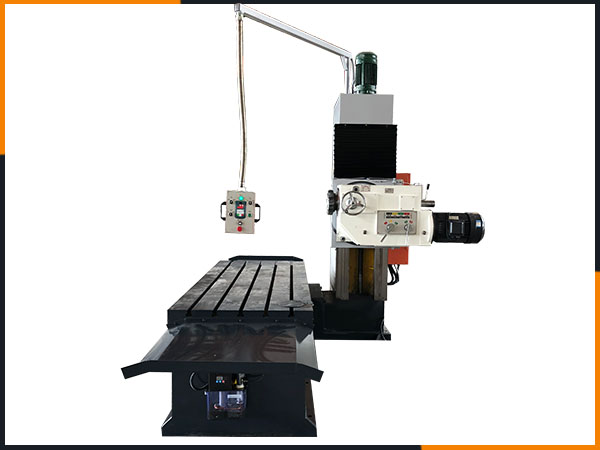

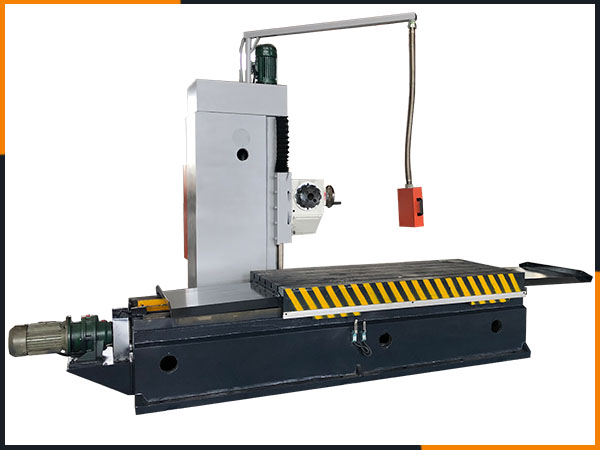

端面铣床加工范围大,适用于铸件、钢件等金属材料的端面切削,广泛应用于机械制造业。特别适用于模具业、塑料模架边框的平面铣削,可对超长工件两端面进行铣削、钻孔、镗孔等特型面加工。 端面铣床可铣削工件平面,倒角加工梯形面及T型槽,钻孔可达到φ50mm,镗孔可达到φ400mm。加装支承滑台后可对超长工件两端面进行铣削、手动钻孔、镗孔及特型面加工,铣削力强,可满足零件的加工要求。工作台移动采用行星齿轮箱变速,操作灵活简便。立柱升降采用配重卸荷装置,上下移动轻松,既延长了丝杠的寿命,又使切削平稳。铣削采用斜齿轮传动,切铣面精度高,噪音低,安装变频装置后可实行无级变速。整机刚性强,不易损坏,维修方便,功能多样,几何尺寸大,是机械加工的理想设备。
注:技术参数如有改动,恕不另行通知
型号 |
3米端面铣床 |
2米端面铣床 |
工作台长度 |
3000mm |
2000mm |
工作台宽度 |
800mm |
800mm |
T型槽数 |
5 |
5 |
T型槽宽 |
22mm |
22mm |
T型槽间距 |
145mm |
150mm |
主轴锥度 |
7:24 |
7:24 |
主轴中心至工作台距离 |
40-1265mm |
40-1265mm |
主轴筒伸缩量 |
120 |
120 |
主轴转速范围 |
75-420r/min |
75-420r/min |
工作台进给速度 |
无级 |
无级 |
工作台快速速度 |
1100mm/min |
1100mm/min |
主轴箱升降速度 |
无级 |
无级 |
主轴电机功率 |
7.5kw |
5.5kw |
工作台进给电机功率 |
2.2kw |
2.2kw |
升降电机功率 |
1.5kw |
1.5kw |
机床总重量 |
5900kg |
4800kg |
