主 要 技 术 参 数
|
项目 |

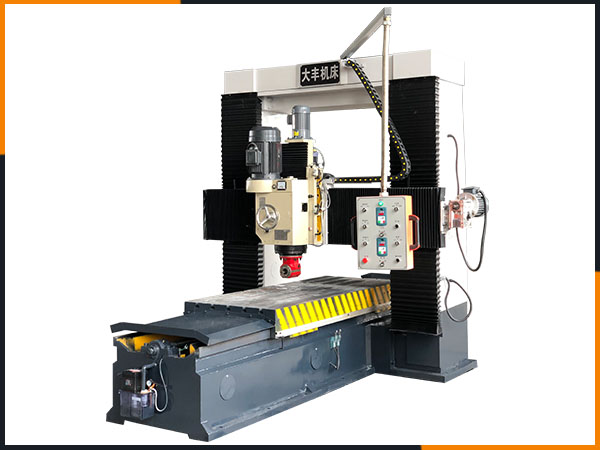

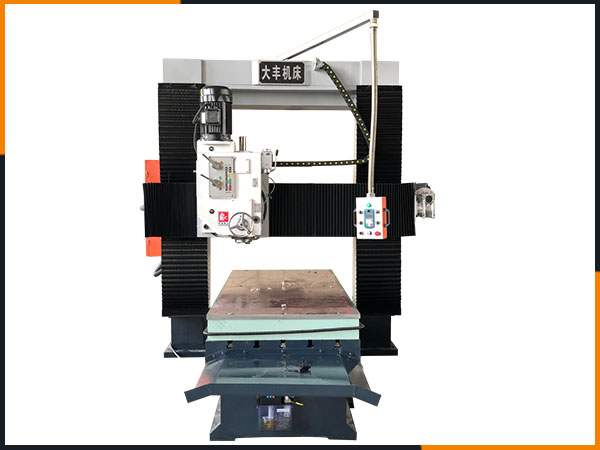

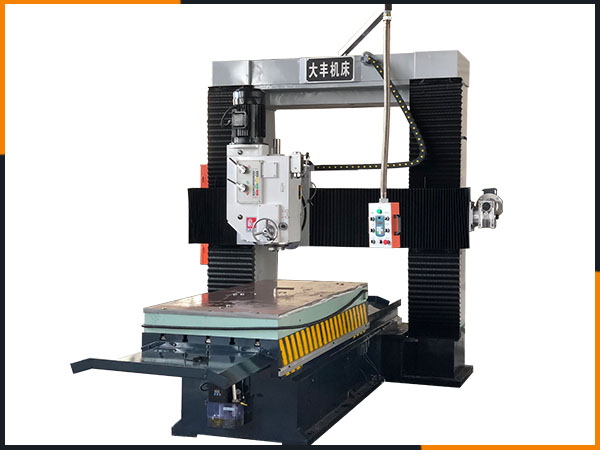

DFX2013龙门铣床 |
加工尺寸(长宽高) |
2000×1300×1000(mm) |
|
工作台尺寸(长宽) |
2000×800(mm) |
|
机床外形尺寸(长宽高) |
4500×2600×2600(mm) |
|
T型槽数 |
5个 |
|
T型槽宽度 |
22(mm) |
|
工作台纵向行程 |
2000(mm) |
|
工作台快速移动速度 |
756mm/min |
|
床身导轨 |
一个 V型,一个平轨 |
|
床身导轨中心距 |
600(mm) |
|
立柱导轨 |
两个平轨 320mm |
|
横梁垂直移动速度 |
0-435(无极)mm |
|
横梁导轨 |
平轨 |
|
横梁导轨宽度 |
420 mm |
|
工作台传动 |
50mm丝杠 |
|
立铣头横向走刀 |
36mm丝杠 |
|
铣头电机功率 |
7.5KW |
|
工作台纵向移动电机功率 |
3KW |
|
立铣头横向移动电机功率 |
0.75KW |
|
横梁升降电机功率 |
1.1KW |
|
机床自重 |
6T |
名称 |
7.5KW主轴伸缩重切削动力头 |
主轴滑桶直径 |
Φ190mm |
主轴相关尺寸 |
锥度7:24, NO50 , 外径=128.57 |
主轴转速 |
6级,75、105、150、210、300、420 |
主轴移动行程 |
120mm |
行程刻度盘读数 |
0.0125mm。手轮转一圈2.5mm |
外形尺寸长宽高 |
1250mm×510mm×430mm |
重量 |
500KG |
