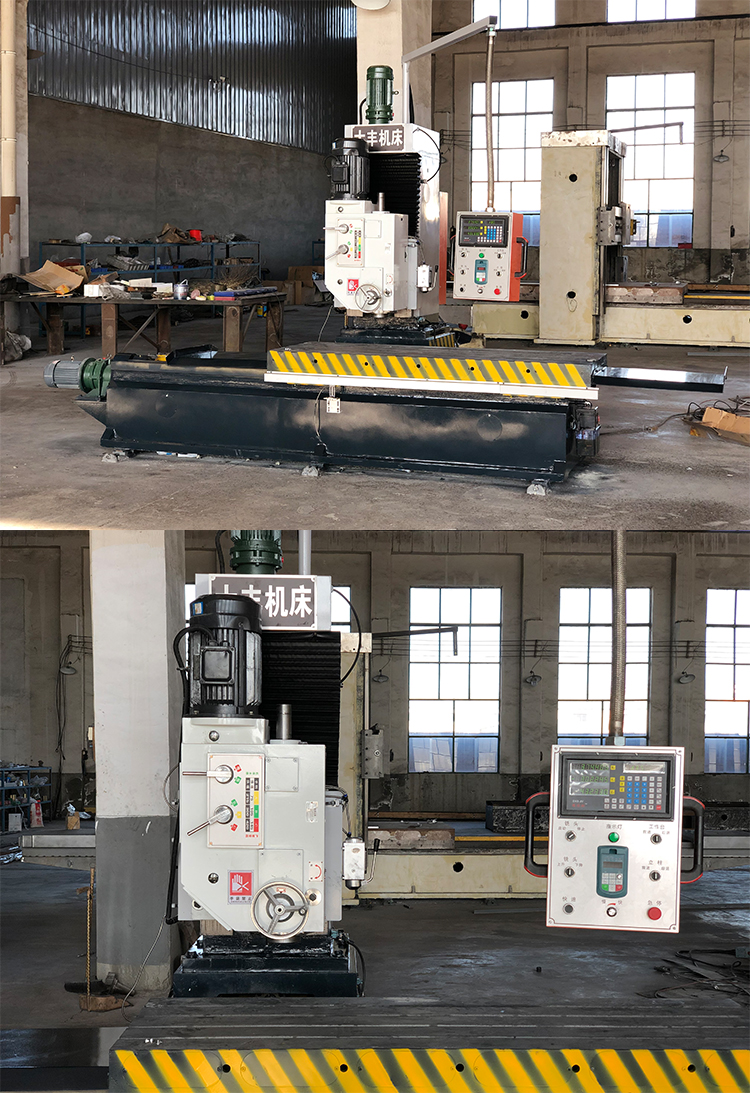

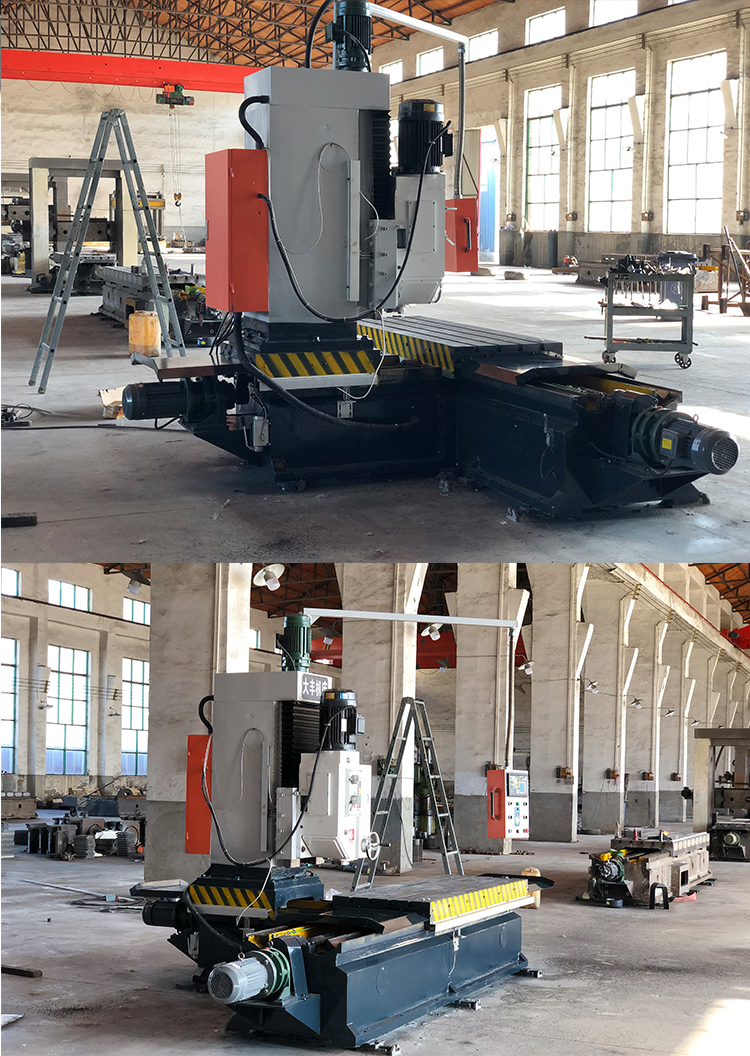

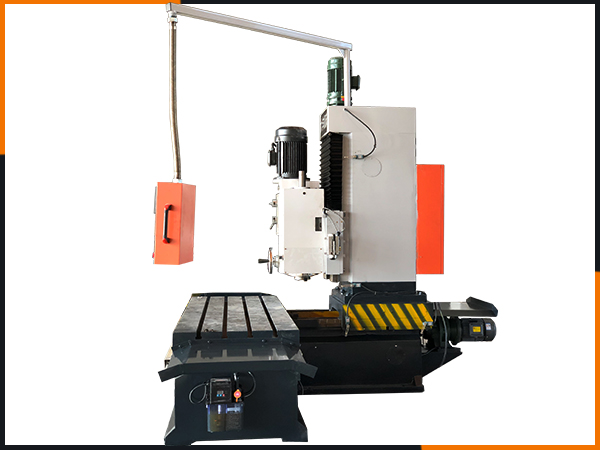

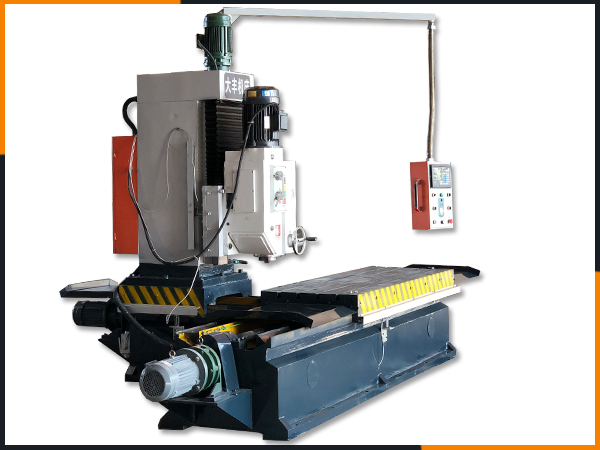

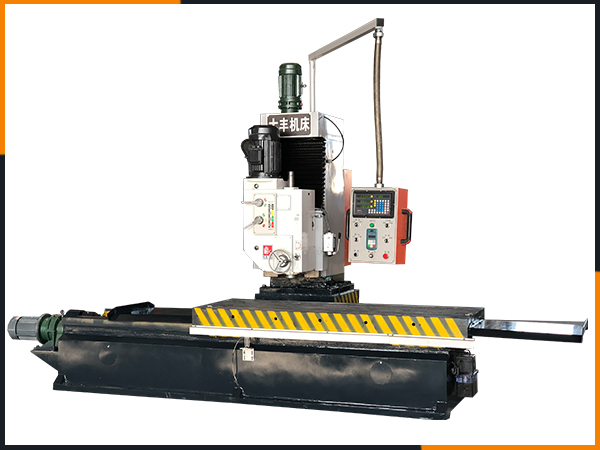

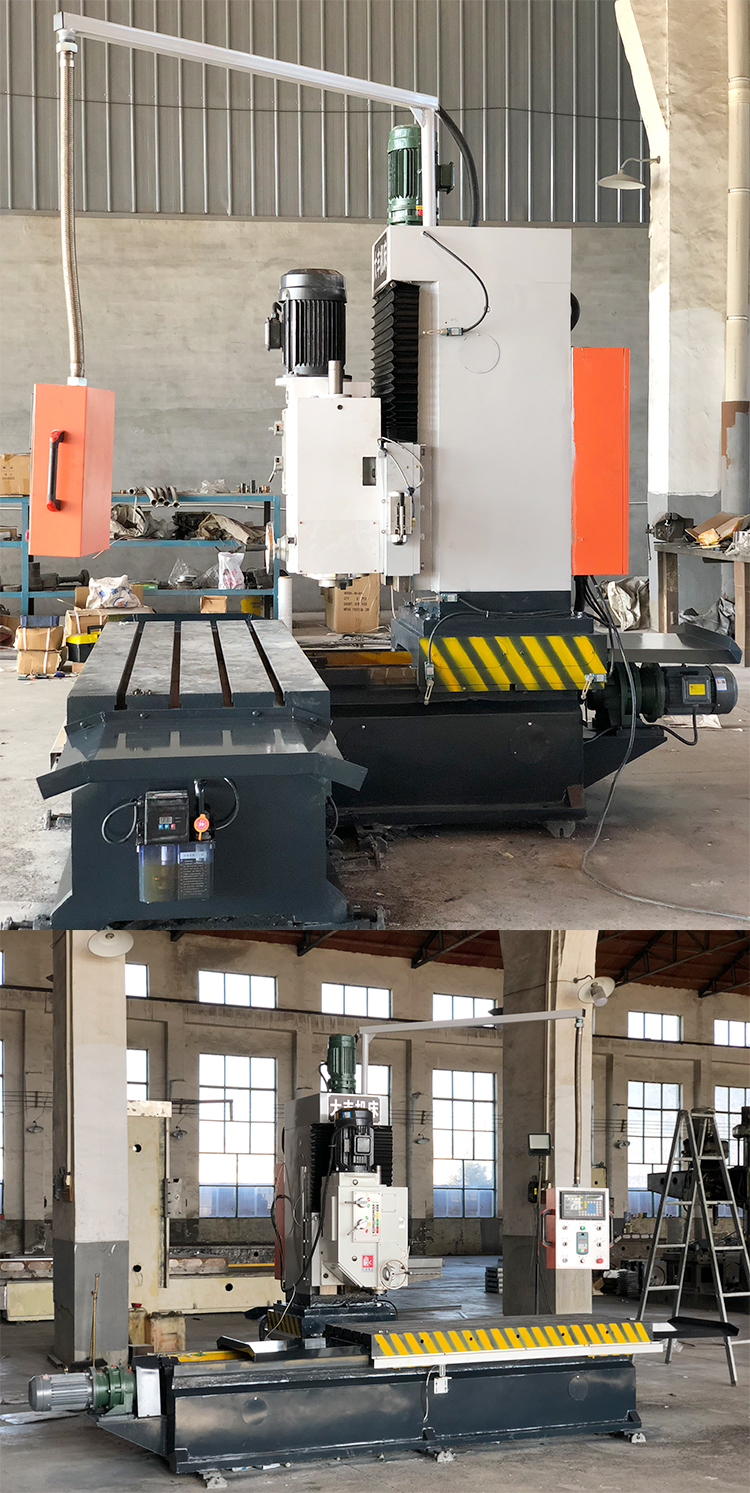

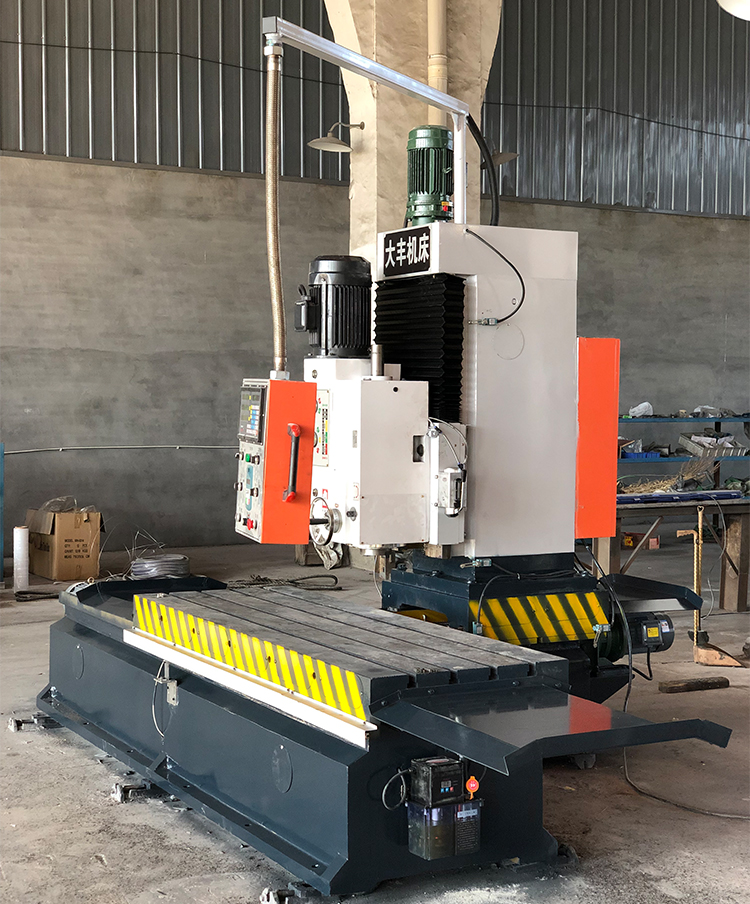

平面铣床
一:简介
本机床由单个立柱,立柱滑台、工作台,床身等部件组装完成,整机为HT250铸铁件。工作台沿床身导轨纵向移动,
床身采用一V一平导轨。工作台纵向移动由丝杆传动,丝杆由电机减速机传动,变频器控制。
立柱导轨上装有滑板,动力头安装在滑板上(作为立铣头使用),滑板带着动力头沿立柱上下移动,由丝杆传动,变频器控制。
立柱安装在底座滑台上,立柱沿滑台导轨来回移动,由丝杆传动,变频器控制。
立柱导轨配有风琴式防护罩,工作台两端配有护板,防止飞屑损伤导轨。
工作台尺寸(长×宽) |
2000mm×700mm |
工作台移动行程 |
2000mm |
外形长宽高 |
约3500mm×1800mm×2500mm |
T型槽 |
数量4,规格24mm,平均分布 |
立柱移动行程 |
约300mm |
铣头加工高度 |
500mm |
铣头电机功率 |
7.5KW |
铣头自身行程 |
主轴伸缩120mm |
铣头转速 |
6档,75、105、145、215、300、420r/min |
三轴数显尺 |
工作台移动、铣头上下移动,立柱来回移动 |
铣头上下丝杆 |
Φ36mm |
立柱移动丝杆 |
Φ50mm |
工作台移动丝杆 |
Φ50mm |
